Bộ kích điện Luminous Inverter là thiết bị biến đổi điện áp một chiều (lấy từ ắc quy), thường là điện áp 12V, 24V, 48V…thành điện áp xoay chiều 220V. Để sử dụng Bộ kích điện, chúng ta phải đấu nối với 1 ắc quy (loại Bộ kích điện 12V) hoặc 2 ắc quy (loại Bộ kích điện 24V). Thời gian sử dụng phụ thuộc vào dung lượng ắc quy, tổng công suất tải sử dụng tại một thời điểm (sử dụng cùng một lúc) phụ thuộc vào công suất của Bộ kích điện.
Ắc quy sử dụng cho ứng dụng này có thể là ắc quy nước, ắc quy kín khí, ắc quy viễn thông…Mỗi loại có những ưu nhược điểm khác nhau được chọn theo người sử dụng. Dung lượng nên sử dụng từ 32 đến 220Ah.
Thời gian sạc lại ắc quy rất quan trọng, thông thường từ 10-12 giờ.
Cách đấu nối Bộ kích điện và ắc quy:

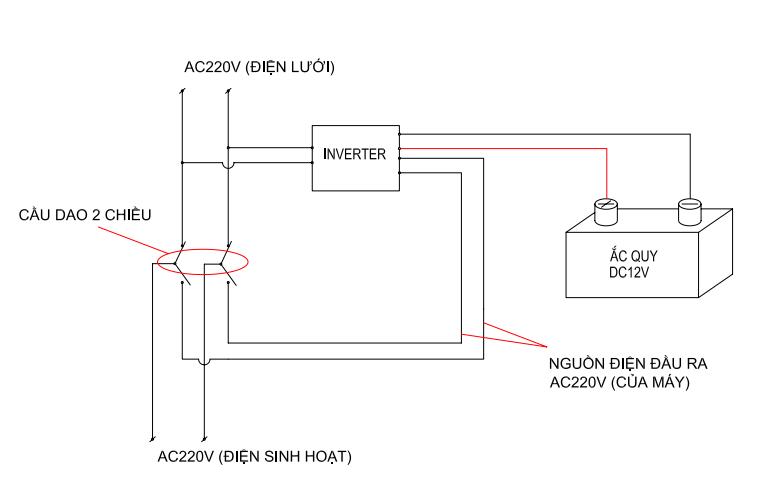

Bộ kích điện có hai đầu dây, một dây đỏ (cực dương +), một dây đen (cực âm -). Chúng ta sẽ nối tương ứng các đầu dây đó với hai cực của ắc quy.
1. Ngắt mạch nhỏ: (A) Đây là kết nối ở đầu vào của UPS và sẽ ngắt khi ngắn mạch hoặc quá tải ở đầu ra trong chế độ nguồn điện lưới.
2. Ổ cắm đầu ra (B): Ổ cắm này để nối đầu ra UPS với tải.
3. Dây nguồn: Sử dụng để nối đầu vào nguồn xoay chiều.
4. Dây dẫn dương ắc quy (D): Cực dương ắc quy sẽ nối với điểm cuối của dây dẫn dương.
5. Dây dẫn âm ắc quy (E): Cực âm ắc quy sẽ nối với điểm cuối của dây dẫn âm.
6. Công tắc (F):
Chú ý: nếu đấu ngược cực, sẽ xảy ra ngắn mạch cháy cầu chì trên bản mạch in. Trong trường hợp này, cần kiểm tra cầu chì, nếu chị hỏng phải thay cầu chi khác (xin xem thêm phần hướng dẫn sử lý các lỗi thường gặp và đọc kỹ hướng dẫn sử dụng)
